यदि आप इलेक्ट्रॉनिक्स के क्षेत्र में नए हैं, तो बिना सोल्डरिंग के ब्रेडबोर्ड पर काम करना सर्किट बनाना सीखने का सबसे अच्छा तरीका है। इस शुरुआती-अनुकूल प्रोजेक्ट में हम एक सरल कंट्रोल सिस्टम बनाएंगे, जिसमें चार पुश बटन स्वतंत्र रूप से चार LEDs को नियंत्रित करेंगे। इस गतिविधि के माध्यम से आप बुनियादी कम्पोनेंट्स, वायरिंग तकनीक और डिजिटल इनपुट-आउटपुट की मूलभूत अवधारणा सीखेंगे।

आप क्या सीखेंगे

• ब्रेडबोर्ड का उपयोग और प्रोटोटाइपिंग का महत्व
• पुश बटन को इनपुट डिवाइस के रूप में कैसे जोड़ा जाता है
• साधारण सर्किट द्वारा LEDs को नियंत्रित करना
• करंट-लिमिटिंग रेजिस्टर और पावर कनेक्शन की मूल बातें

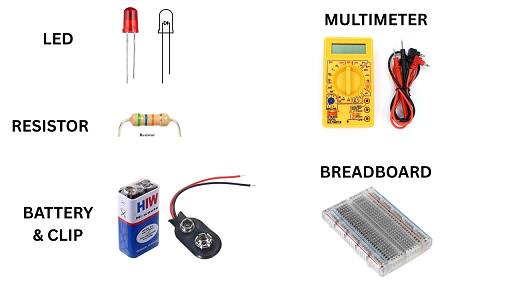

आवश्यक सामग्रियाँ

सर्किट की अवधारणा

हर एक पुश बटन एक मैनुअल स्विच की तरह काम करता है। बटन दबाने पर करंट LED के माध्यम से बहता है और LED जल उठती है। जैसे ही बटन छोड़ा जाता है, LED बंद हो जाती है। यह इनपुट डिवाइस के जरिए आउटपुट को नियंत्रित करने का सबसे सरल उदाहरण है।

LEDs को सुरक्षित रखने के लिए प्रत्येक LED के साथ सीरीज़ में एक रेजिस्टर लगाया जाता है। ब्रेडबोर्ड का उपयोग सभी कनेक्शनों को व्यवस्थित रखने और त्रुटि होने पर उन्हें आसानी से ठीक करने में मदद करता है।

वायरिंग के चरण

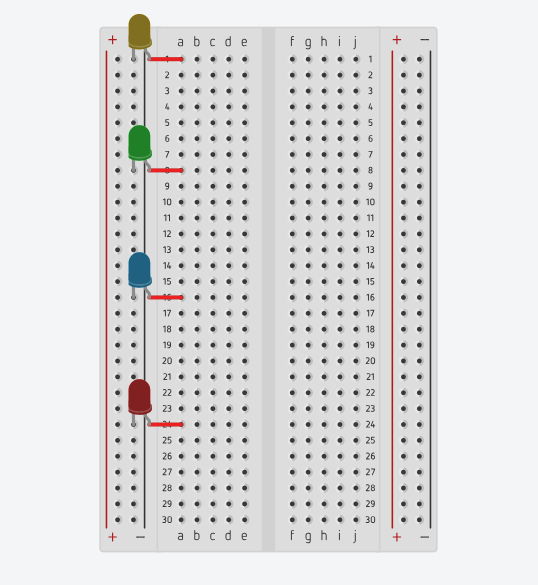

• ब्रेडबोर्ड में चारों LEDs को अलग-अलग पंक्तियों में लगाएँ। हर LED के Negative (Cathode) लेग को GND रेल से जोड़ें।

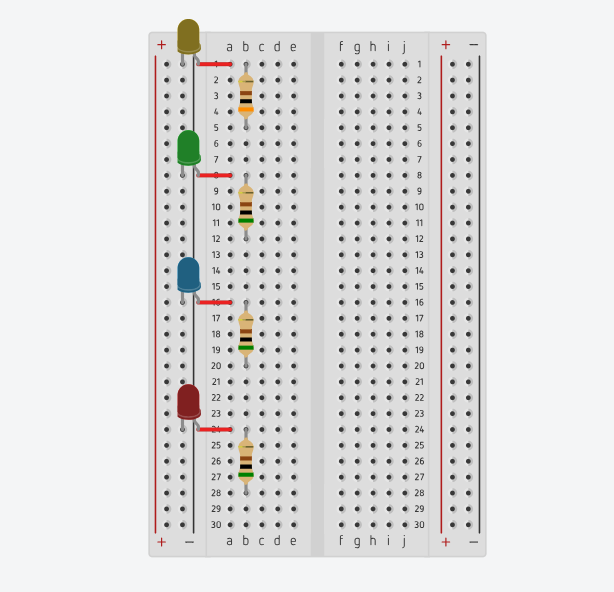

• प्रत्येक LED के Positive (Anode) लेग के साथ रेजिस्टर जोड़ें।
•

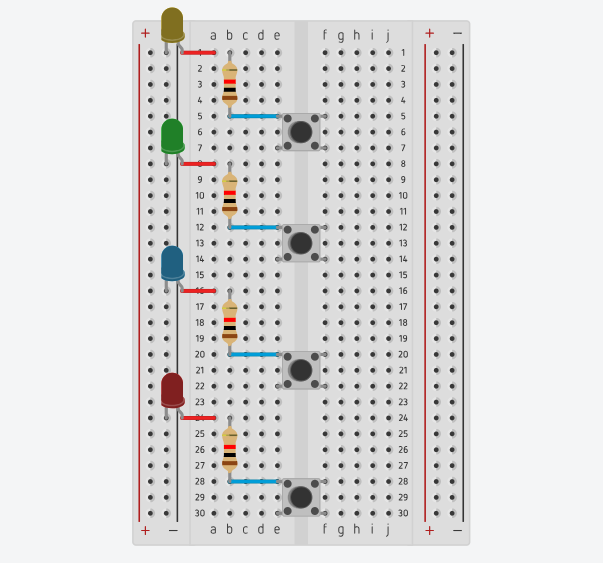

• रेजिस्टर के दूसरे सिरे को पुश बटन के आउटपुट साइड से जोड़ें।

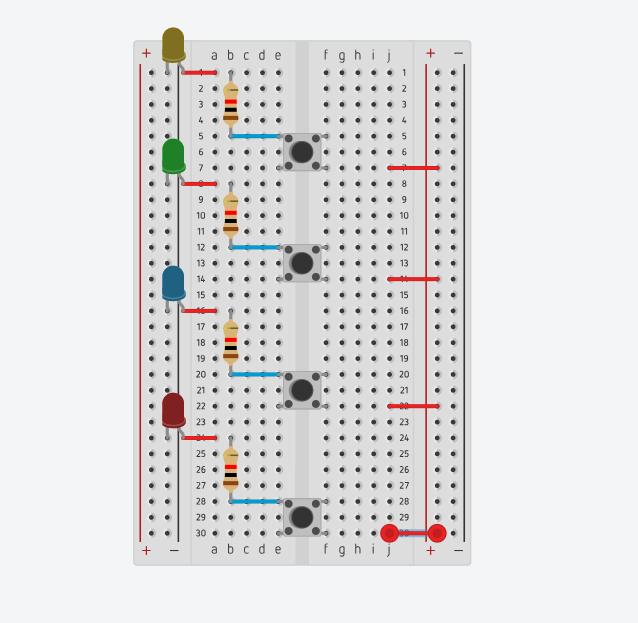

• पुश बटन की इनपुट साइड को 5V पावर सप्लाई / 9v Battery से कनेक्ट करें।

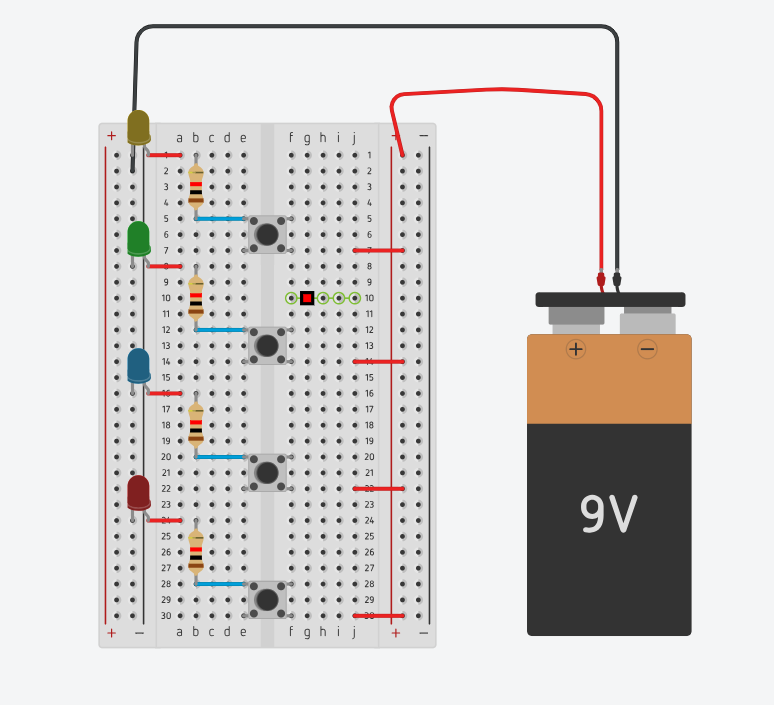

• अंत में ब्रेडबोर्ड की GND और 5V लाइन को पावर सप्लाई से कनेक्ट करें
• ।

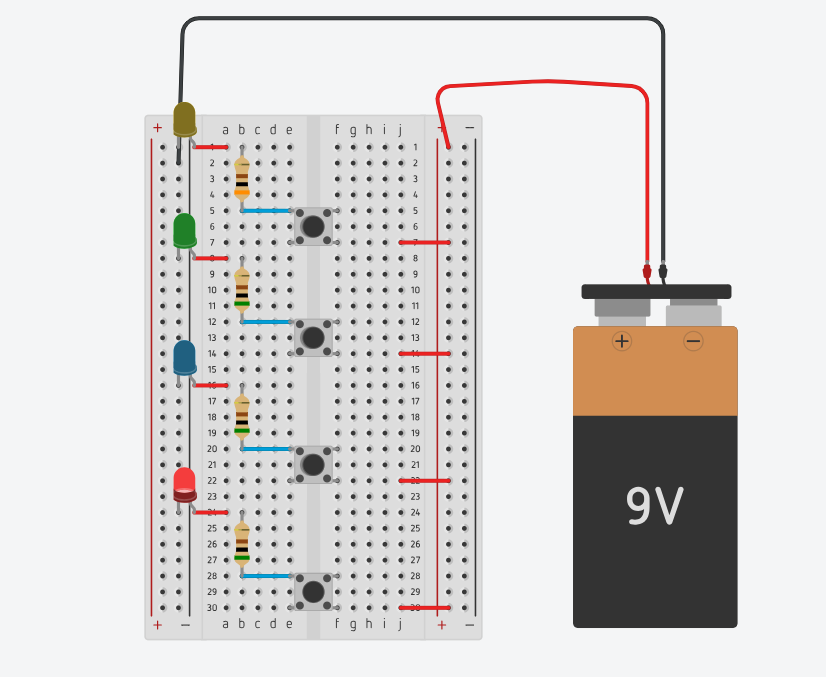

• पावर कनेक्शन लगाने के बाद एक एक कर पुश बटन को दबाये

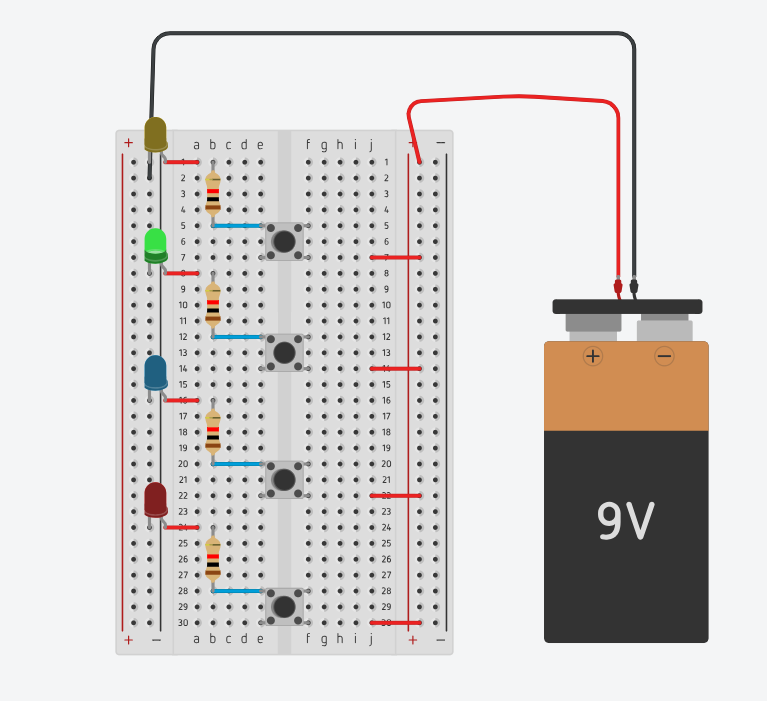

सभी कनेक्शन सही होने पर, बटन दबाते ही संबंधित LED जल जाएगी और बटन छोड़ते ही बंद हो जाएगी। आपका इनपुट-आउटपुट कंट्रोल सर्किट तैयार है।

यह प्रोजेक्ट क्यों महत्वपूर्ण है

यह प्रैक्टिकल एक्टिविटी आपको बुनियादी कम्पोनेंट्स के उपयोग में आत्मविश्वास देती है और यह समझने में मदद करती है कि एक क्रिया (बटन दबाने) से कैसे प्रतिक्रिया (LED का जलना) उत्पन्न होती है। इसी तरह के प्रोजेक्ट आगे चलकर एम्बेडेड सिस्टम, ऑटोमेशन और रोबोटिक्स सीखने की मजबूत नींव बनते हैं।

आगे क्या कर सकते हैं

एक बार यह प्रोजेक्ट सफलतापूर्वक पूरा हो जाए, तो आप इसे और बेहतर बना सकते हैं:

• अधिक LEDs और बटन जोड़कर
• अलग-अलग लाइटिंग पैटर्न बनाकर
• बटनों को Arduino जैसे माइक्रोकंट्रोलर से जोड़कर लॉजिक आधारित कंट्रोल बनाकर

निष्कर्ष

यह सरल ब्रेडबोर्ड प्रोजेक्ट इलेक्ट्रॉनिक्स की मूलभूत अवधारणाओं को समझने और लागू करने का प्रभावी तरीका है। चाहे आप विद्यार्थी हों, शौकिया मेकर हों या इलेक्ट्रॉनिक्स के प्रति जिज्ञासु, यह गतिविधि सर्किट कैसे काम करते हैं यह सीखने की उत्कृष्ट शुरुआत है।
